真空滤油机的系统组成有哪些

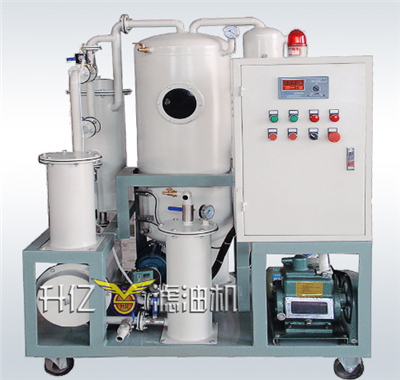

　　真空滤油机是一种用于净化油液（如变压器油、液压油、润滑油等）的设备，通过真空脱气、脱水、过滤等工艺去除油中的水分、气体和固体杂质，提升油品性能。其系统组成复杂，通常包括以下核心模块及辅助组件：
　　一、核心处理模块

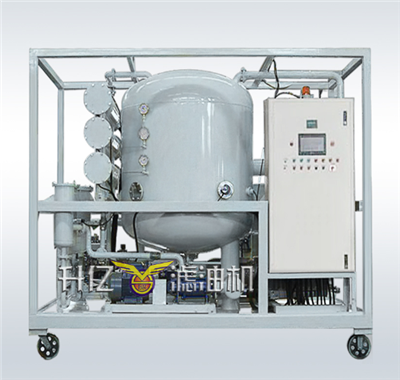

　　真空系统
　　真空泵：
　　类型：旋片式真空泵、水环式真空泵或干式螺杆真空泵。
　　作用：在滤油机内部形成负压环境，降低油的沸点，使水分和气体在低温下蒸发并被抽出。
　　真空罐：
　　结构：密封容器，通常配备液位计、观察窗和排气口。
　　作用：作为油液蒸发和气液分离的主要场所，通过真空泵维持罐内负压。
　　冷凝器：
　　类型：风冷或水冷式。
　　作用：冷却从真空罐排出的蒸汽，使水蒸气和可凝气体冷凝成液体，分离出不可凝气体（如空气）并排放。
　　加热系统
　　加热器：
　　类型：电加热管或导热油循环加热。
　　作用：预热油液至40-80℃，降低油的粘度，提高水分蒸发效率，同时避免局部过热导致油质劣化。
　　温度控制器：
　　功能：实时监测并调节油温，确保加热过程安全可控。

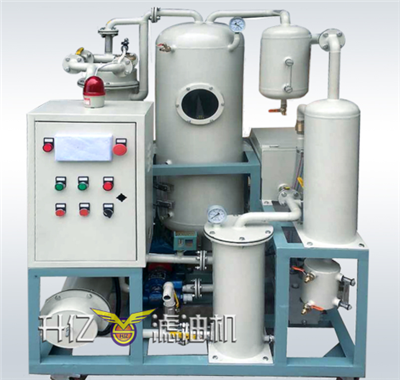

　　过滤系统
　　初级过滤器：
　　位置：进油口前端。
　　作用：拦截大颗粒杂质（如金属屑、纤维），保护后续精 密滤芯。
　　精 密过滤器：
　　类型：玻璃纤维滤芯、聚丙烯滤芯或不锈钢烧结滤芯。
　　作用：去除微米级颗粒（通常可达1-5μm），进一步净化油液。
　　聚结分离器（可选）：
　　作用：通过聚结滤芯使油中微小水滴聚集成大水滴，再通过分离滤芯实现油水分离。
　　油液循环系统
　　进油泵：
　　类型：齿轮泵、螺杆泵或离心泵。
　　作用：将待处理油液从储油罐抽入滤油机，提供初始动力。
　　排油泵：
　　作用：将净化后的油液输送回储油罐或设备，确保循环连续性。
　　油管路：
　　设计：采用不锈钢或耐油橡胶管，避免油液污染；管路布局需减少弯头，降低阻力。
　　二、辅助功能模块

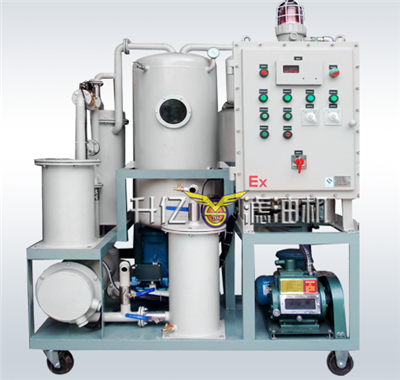

　　控制系统
　　PLC或微电脑控制器：
　　功能：集成温度、压力、真空度、液位等传感器信号，实现自动化运行。
　　操作界面：触摸屏或按钮面板，可设置参数（如加热温度、真空度）、显示运行状态及故障报警。
　　安全保护装置：
　　包括过载保护、缺相保护、相序保护、真空度超限报警等，确保设备安全运行。
　　排气与排水系统
　　排气阀：
　　作用：定期排放真空罐内不可凝气体（如空气），维持系统真空度。
　　排水阀：
　　作用：排出冷凝器收集的冷凝水，避免积水影响真空泵性能。
　　冷却系统（针对水冷式设备）
　　冷却水塔或循环水池：
　　作用：为冷凝器提供冷却水源，降低蒸汽温度。
　　水流调节阀：
　　作用：控制冷却水流量，确保冷凝效率。
　　三、结构与布局设计

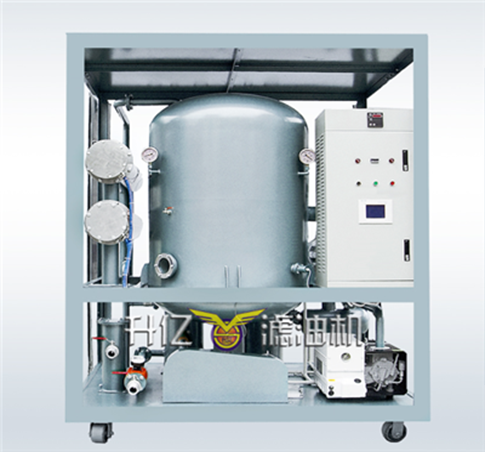

　　整体结构
　　移动式：配备轮子或拖车，适用于现场灵活作业。
　　固定式：安装于固定位置，适合长期连续运行。
　　模块化设计：各功能模块独立安装，便于维护和升级。
　　管路布局
　　进油管路：从储油罐连接至进油泵，通常配备过滤器防止杂质进入。
　　排油管路：从排油泵连接至回油口，需避免管路过长导致压力损失。
　　真空管路：连接真空罐与真空泵，需密封良好以防止漏气。
　　密封与防漏
　　密封材料：采用氟橡胶或硅橡胶密封圈，耐油且抗老化。
　　防漏设计：关键接口（如法兰、阀门）采用双密封结构，定期检查紧固件。
　　四、关键技术参数与选型依据
　　处理能力
　　单位：升/分钟（L/min）或吨/小时（t/h），需根据油液污染程度和净化需求选择。
　　示例：小型设备（3-10 L/min）适用于实验室，大型设备（50-200 L/min）适用于电厂变压器油处理。
　　真空度
　　范围：-0.08至-0.098 MPa（压力约100-1000 Pa），真空度越高，脱水效率越高。
　　选型：高粘度油液需更低真空度以避免沸腾剧烈。
　　过滤精度
　　指标：NAS 6-12级或ISO 16/13-21/18，根据油液使用场景选择。
　　示例：液压系统需NAS 6级（≤5μm），润滑油需NAS 9级（≤15μm）。
　　温度控制
　　范围：40-80℃，需根据油品闪点设置安全上限（通常低于闪点20℃）。
　　五、典型应用场景与维护要点
　　应用场景
　　电力行业：变压器油净化（去除水分、气体和颗粒）。
　　工业制造：液压油、润滑油再生（延长使用寿命）。
　　石油化工：汽轮机油、绝缘油处理（满足设备运行标准）。
　　日常维护
　　滤芯更换：根据压差指示或定期更换（通常每500-1000小时）。
　　真空泵保养：定期更换真空泵油，检查密封件磨损。
　　管路清洗：处理不同油液时需清洗管路，避免交叉污染。
　　安全检查：运行前确认真空度、油温、液位等参数正常。
　　总结：真空滤油机的系统组成涵盖真空脱气、加热蒸发、精 密过滤和自动化控制等核心模块，辅以安全保护、排气排水等辅助功能。其设计需兼顾处理效率、油品兼容性和操作安全性，通过模块化布局和密封防漏设计实现稳定运行。日常维护和故障排除需关注滤芯状态、真空度及温度控制，以确保设备长期服务。
